Nos réalisations

HPL Engineering intervient aujourd’hui en France et à l’international sur des projets d’envergure différente et dans de nombreux secteurs d’activité. Notre mission : concevoir et fabriquer des équipements hydromécaniques spécifiques pour répondre à des problématiques variées.

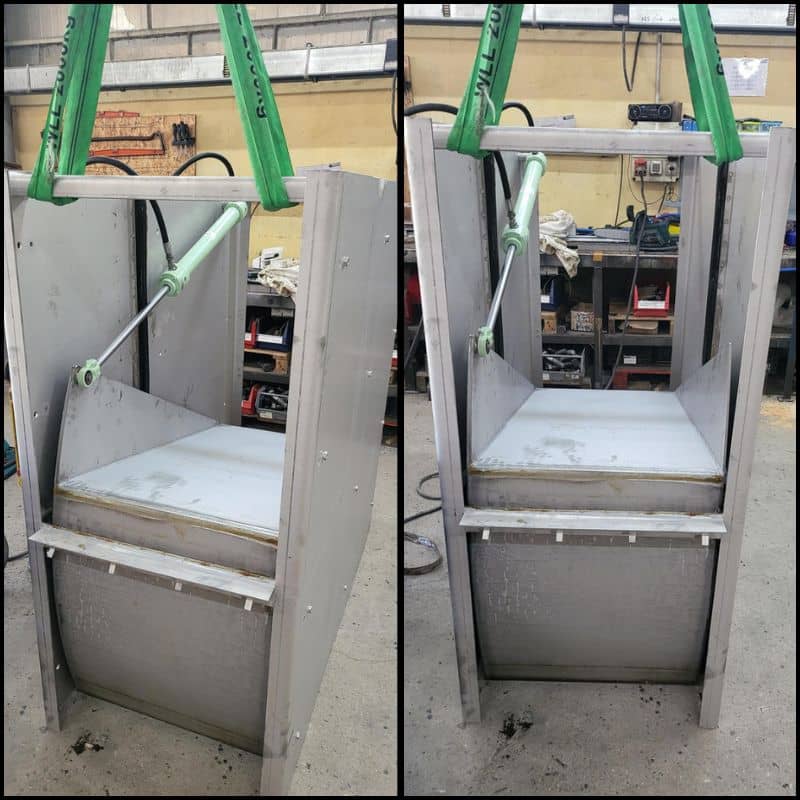

Conception et fabrication d'une vanne secteur déversante de régulation du débit réservé

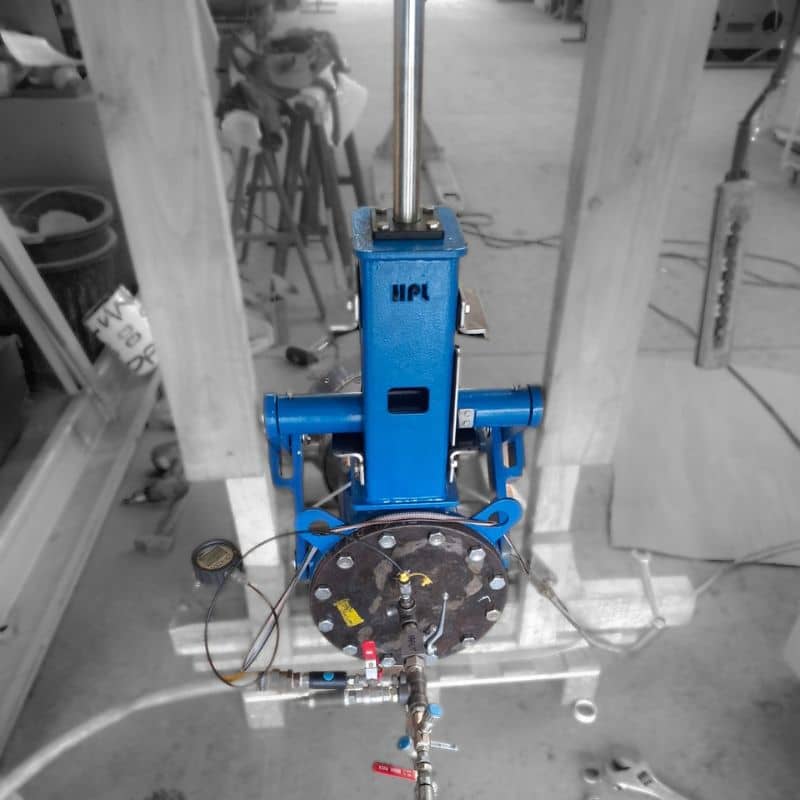

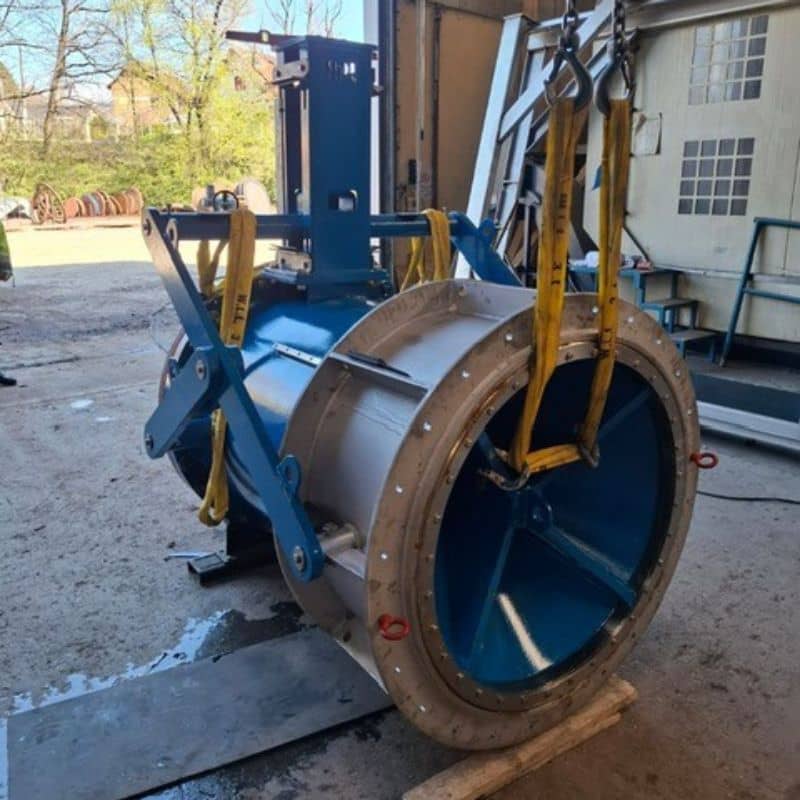

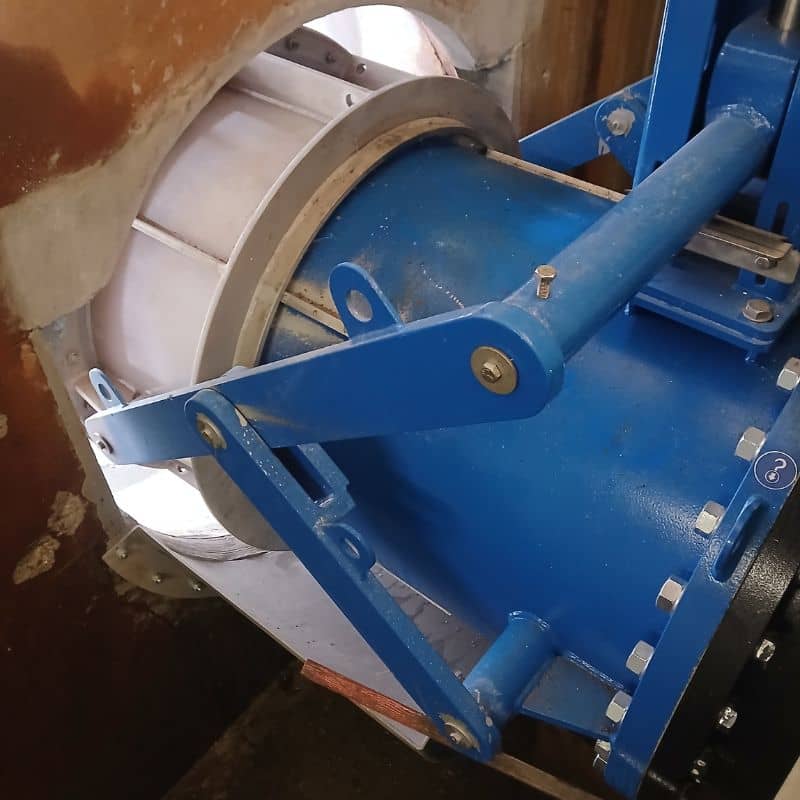

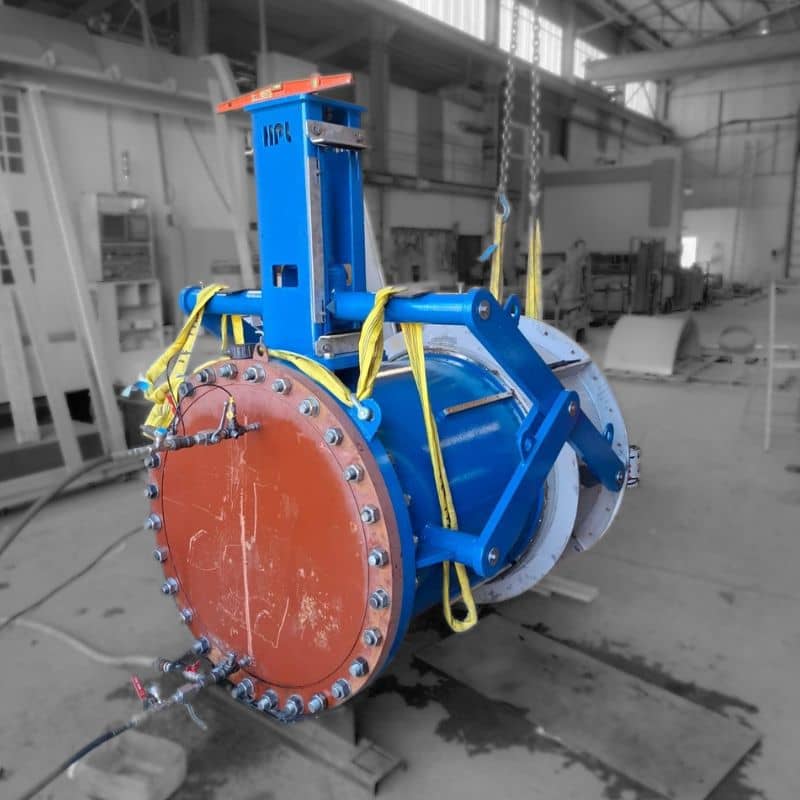

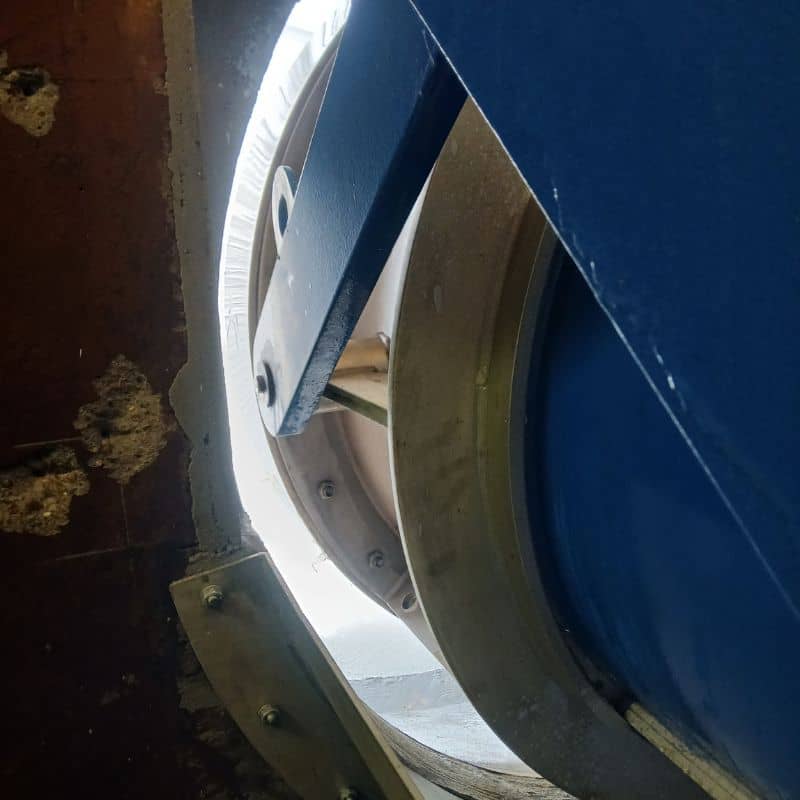

Conception, fabrication et essais de deux vannes à jet creux de vidange : DN 250 (Restitution des petits débits) et DN 900 (Restitution des grands débits) pour le Lac de Lescouroux

Caractéristiques générales :
• Vannes à jet creux DN250 PN 10 PS 2 bar & DN 900 PN 10 PS 2 bar. Vannes de vidange à gueule bée.
• Commande électrique par servomoteur via système renvoi d'angle par bielles et vis montante.
• Matière du corps en Acier S355. Obturateur et concentrateur en INOX 304L.
• Revêtement : ACQPA Im2 HANI 1232 - RAL 5017
• Essais de manœuvre, d'étanchéité et de pression selon EN 12266.

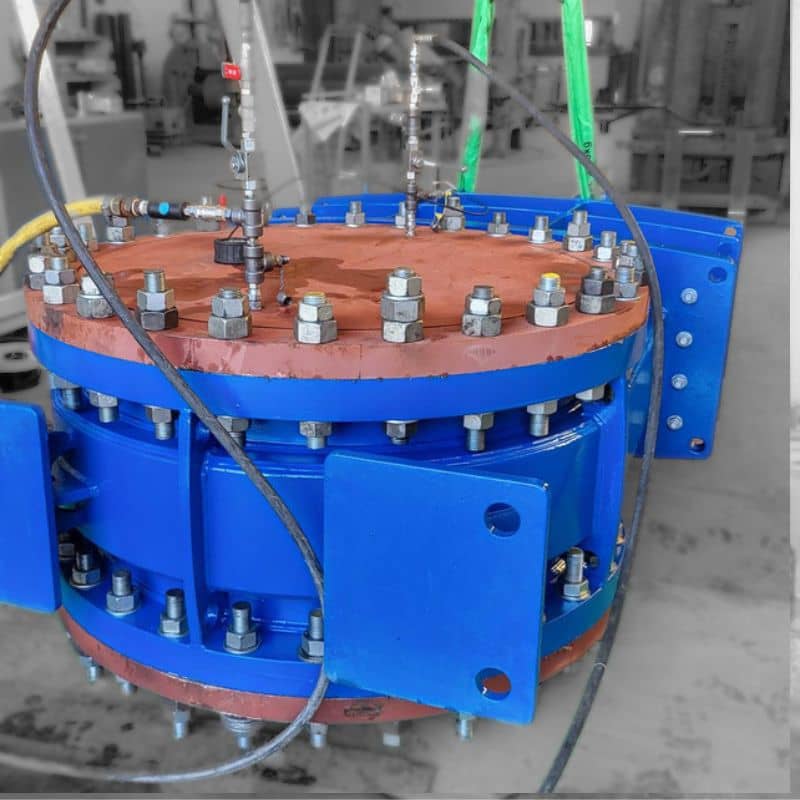

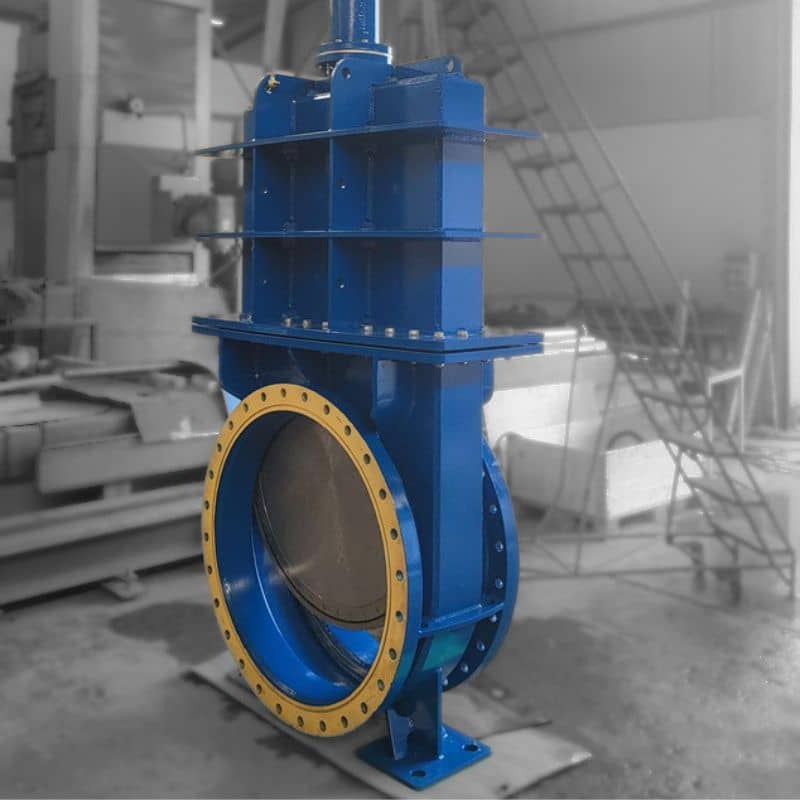

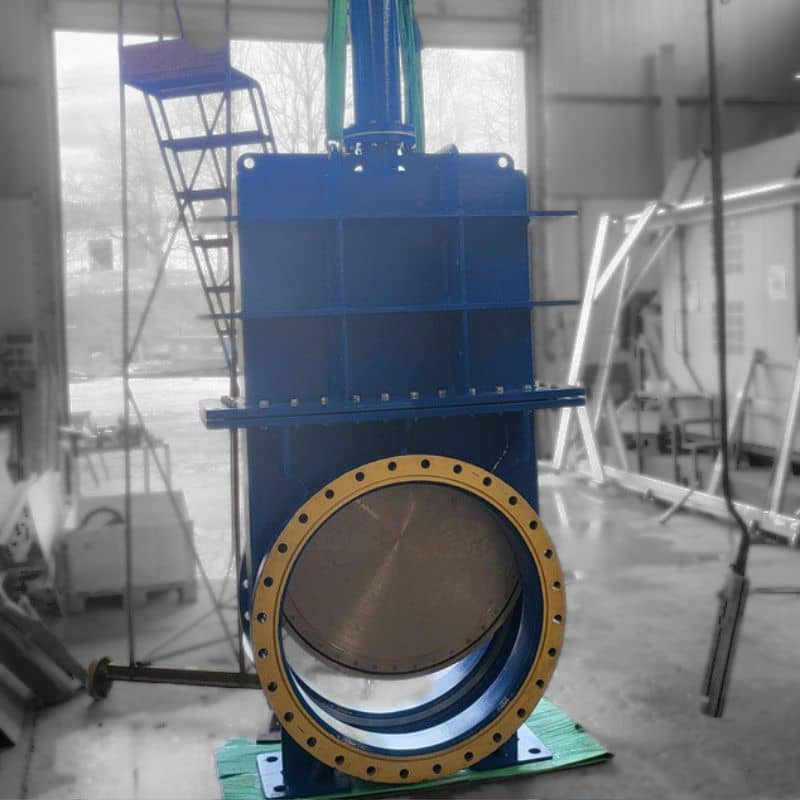

Conception, fabrication et essais d'une vanne opercule DN 1000 PN 6 PS 3 bar

Caractéristiques générales :
• Vanne opercule DN 1000 PN 6 PS 3 bar. Etanchéité 1 sens.
• Commande par vis montante et réducteur manuel
• Matière du corps en S355 J2+N. Opercule en INOX 316L.
• Revêtement : ACQPA Im2 ANI 575 - RAL 5017
• Essais de manœuvre, d'étanchéité et de pression selon EN 12266.

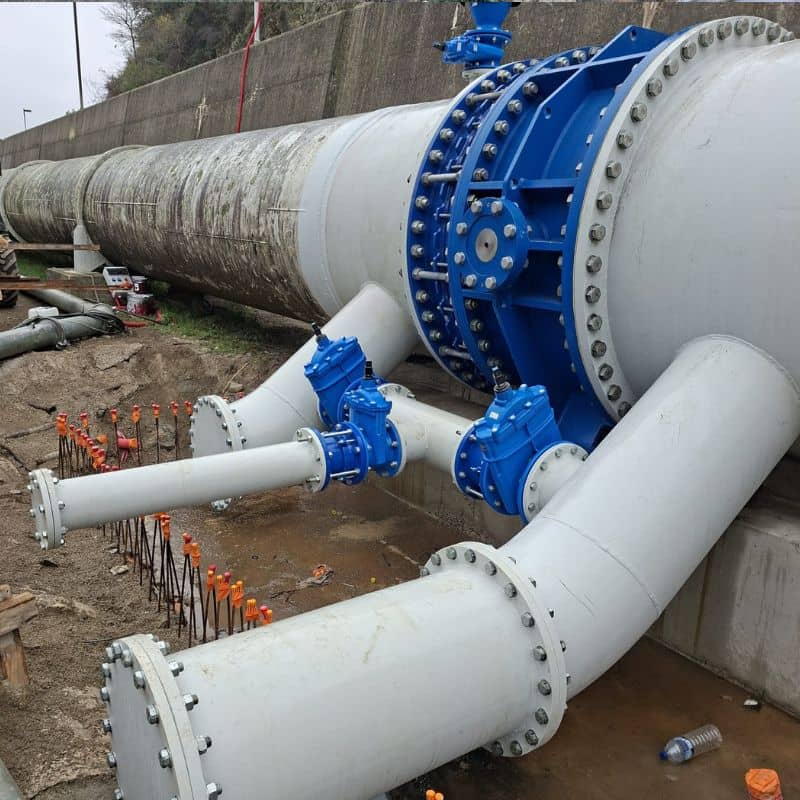

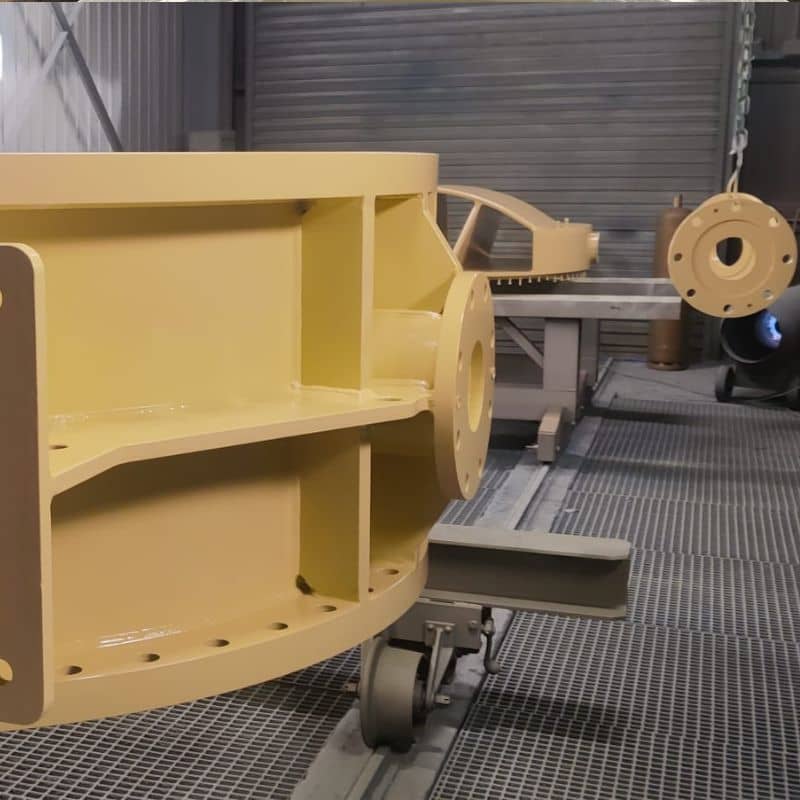

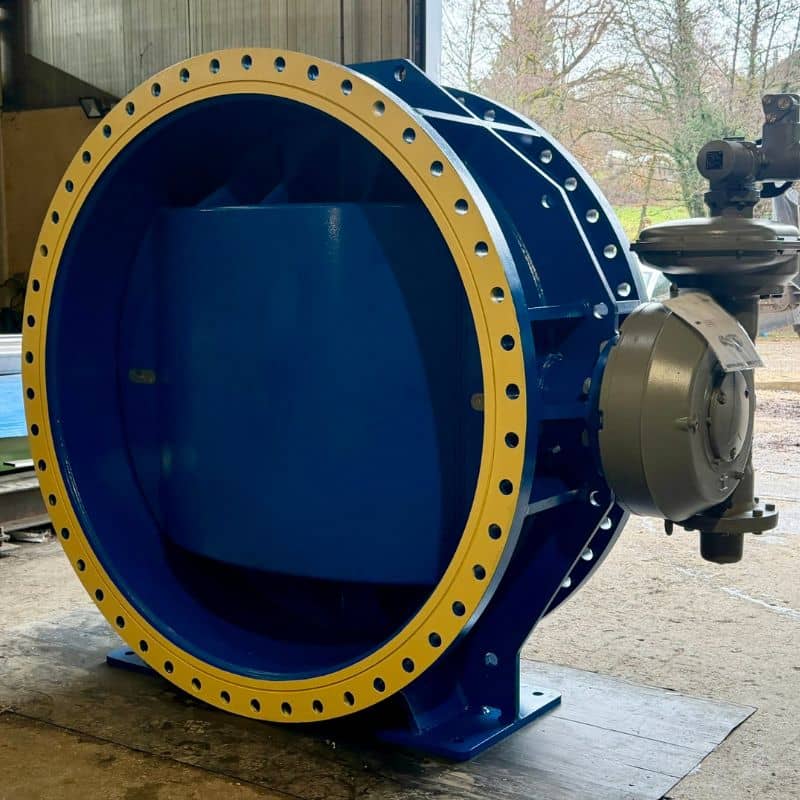

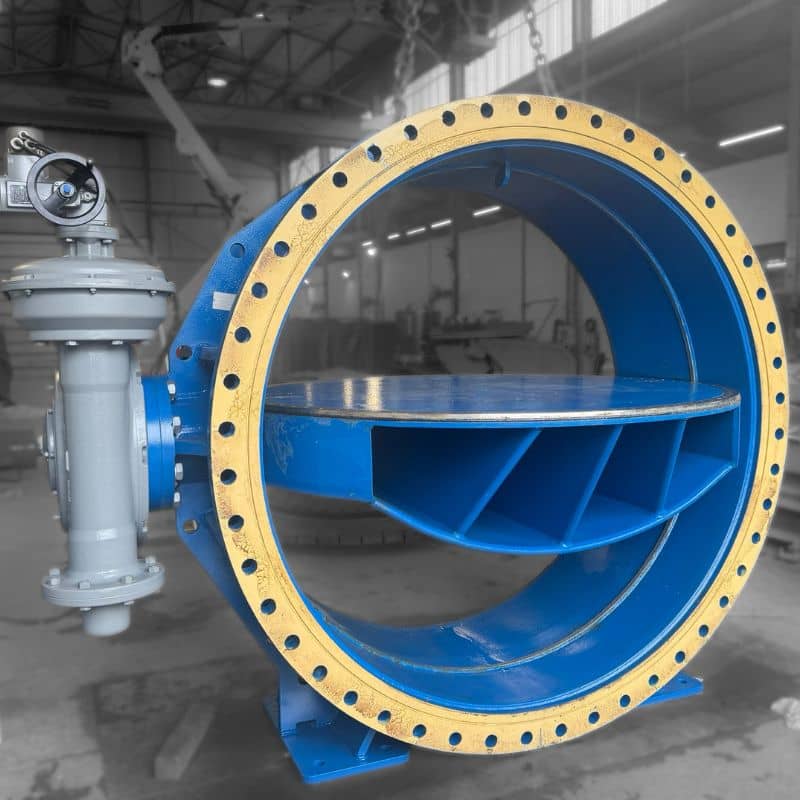

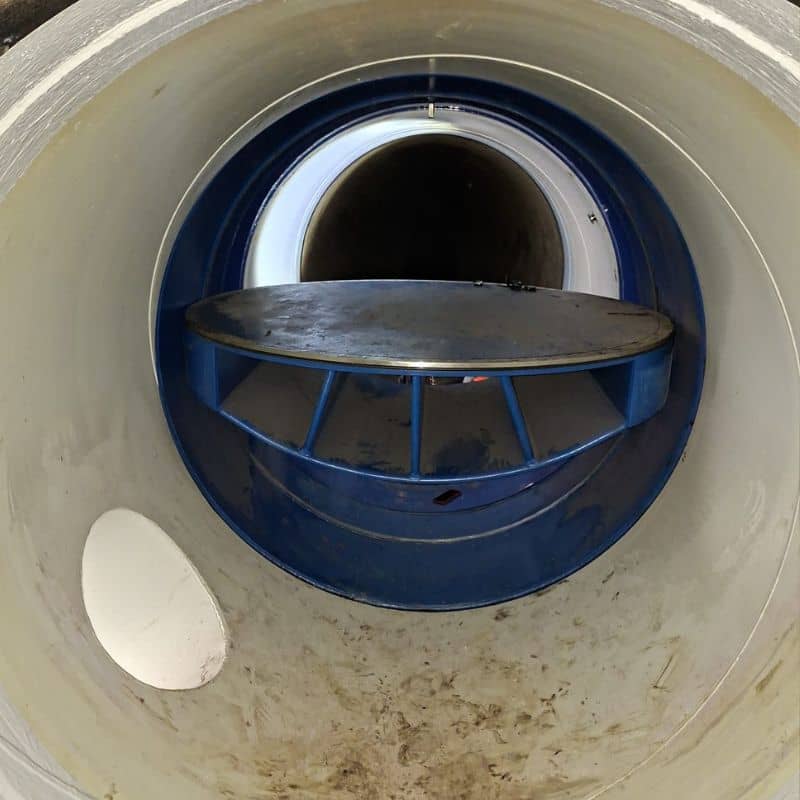

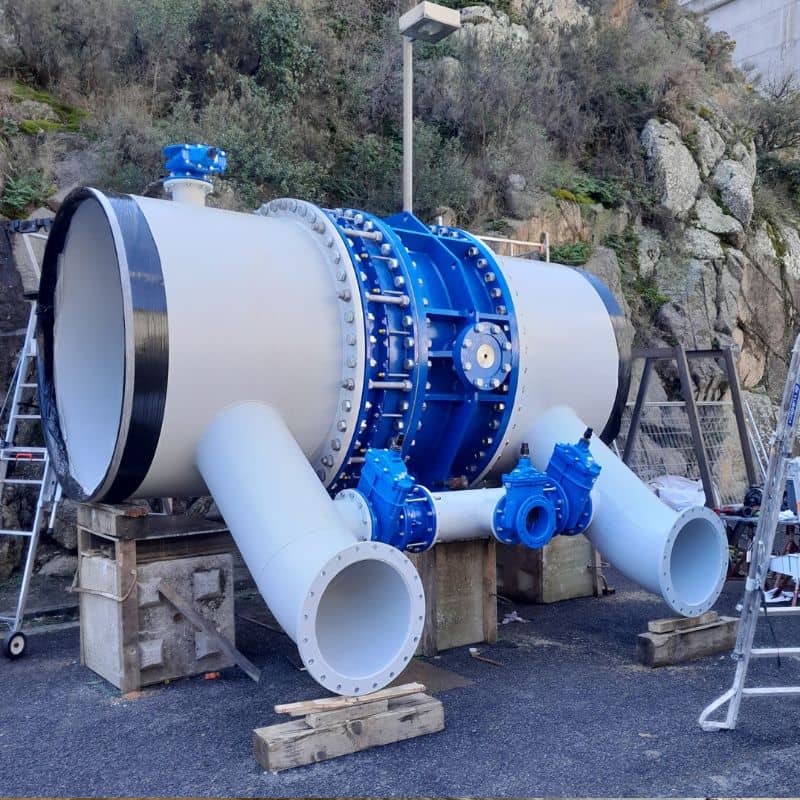

Conception, fabrication et essais d'une vanne papillon DN 2000 PN 10 pour le barrage de Vinça

Caractéristiques générales :
• Vanne papillon DN 2000 PN 10 GN 10 PS 3.41 bar. Débit maximum 8 m3/s.
• Commande électrique par réducteur et servomoteur.
• Matière du corps et du papillon en Acier S355. Portées d'étanchéité en INOX 304L.
• Code de construction EN 1090 - EXC 2
• Préparation des subjectiles : Degré P3 selon ISO 8501-3
• Revêtement : ACQPA Im2 HANI 1232 - RAL 5017 avec test d'arrachement
• Essais de manœuvre, d'étanchéité et de pression selon EN 12266

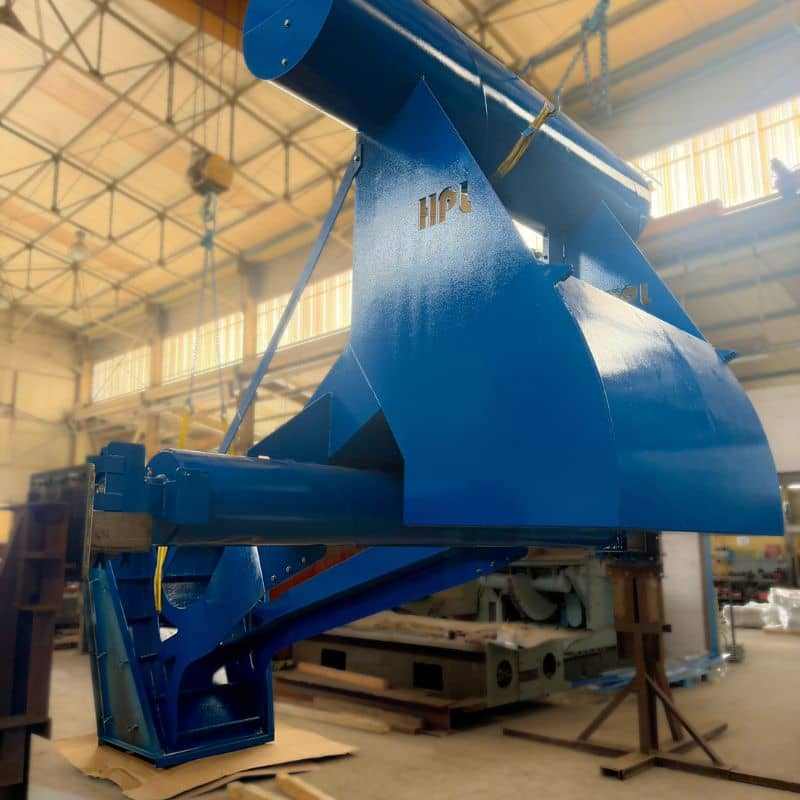

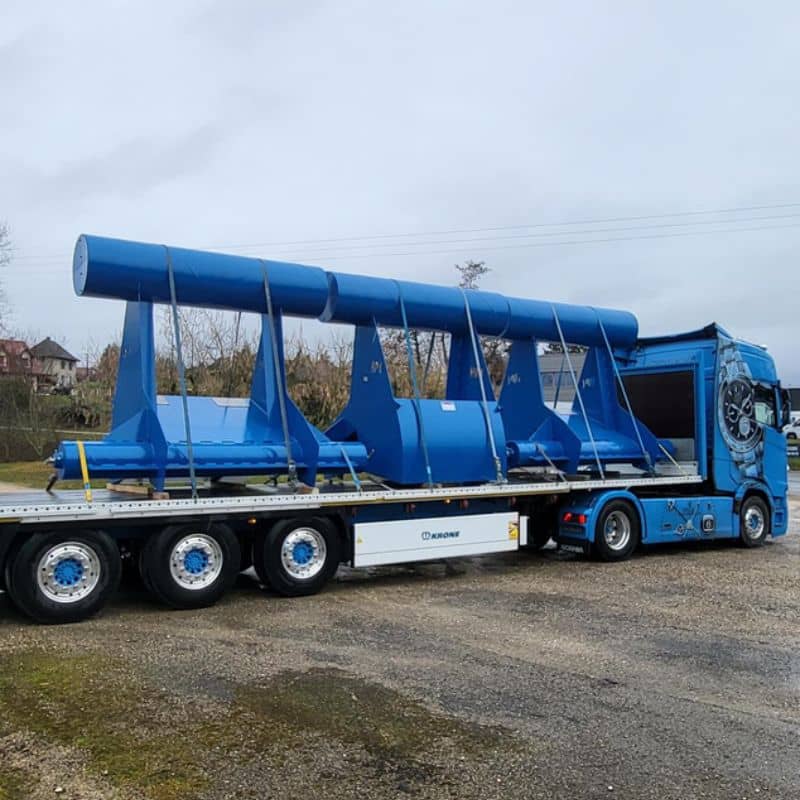

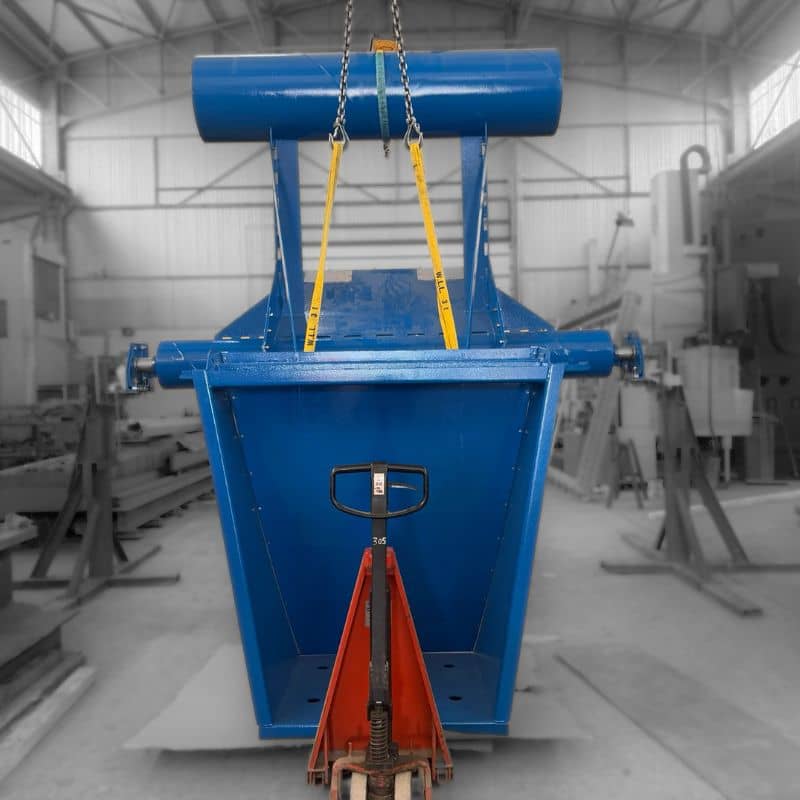

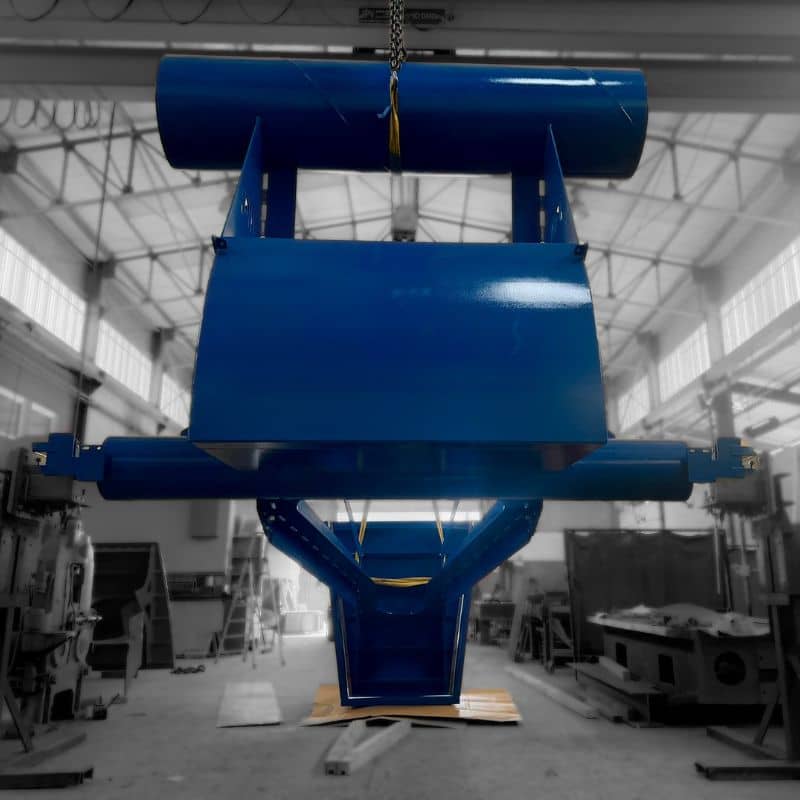

Conception, fabrication et essais de manœuvre de trois VANAC

Caractéristiques générales :
• Vanne de régulation du niveau d'eau d'un canal sans apport d'énergie extérieure
• Matière de l'obturateur, flotteur, buse et axe : Acier S355 J2 + N / S235 JR
• Revêtement: ACQPA Im2 HZNI 11284 + finition polyuréthane - RAL 5017
• Essai de manœuvre de l'obturateur autour de son axe
• Dimensions de l'encombrement total : 4500 mm x 4800 mm x 4400 mm
• Mise en conteneur pour un convoi maritime

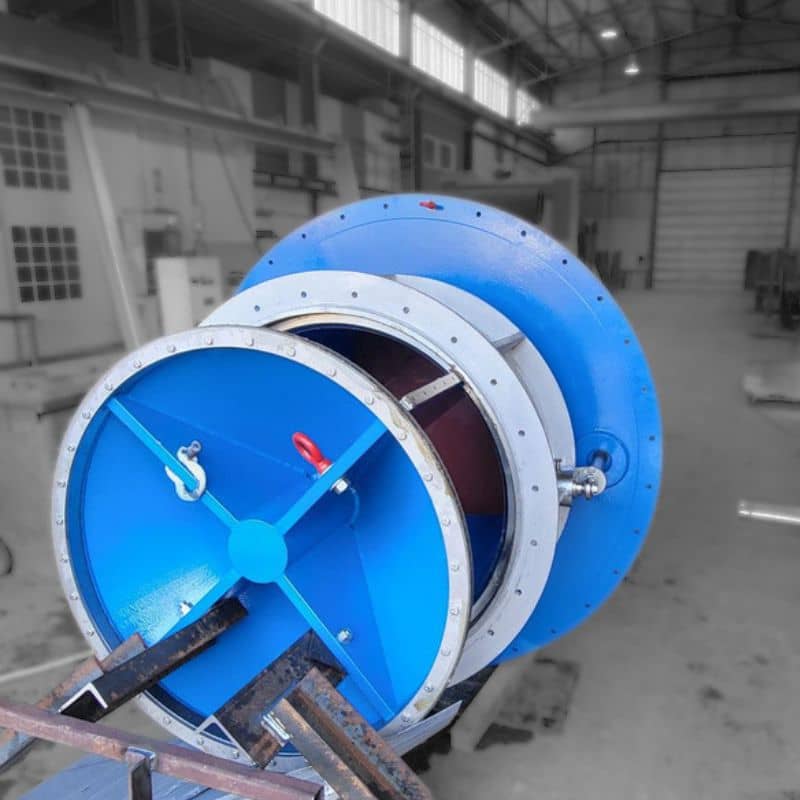

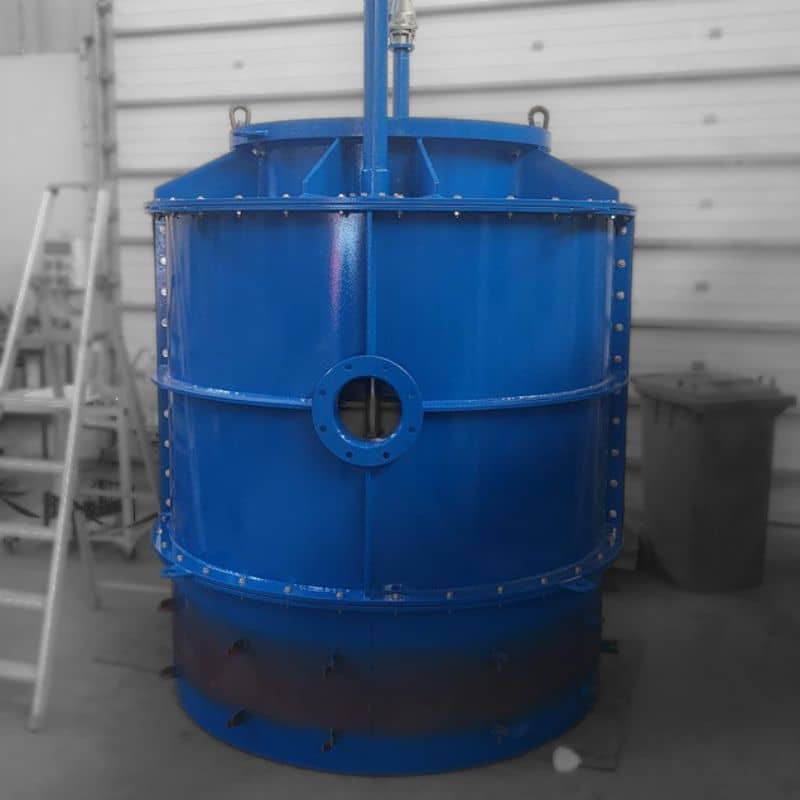

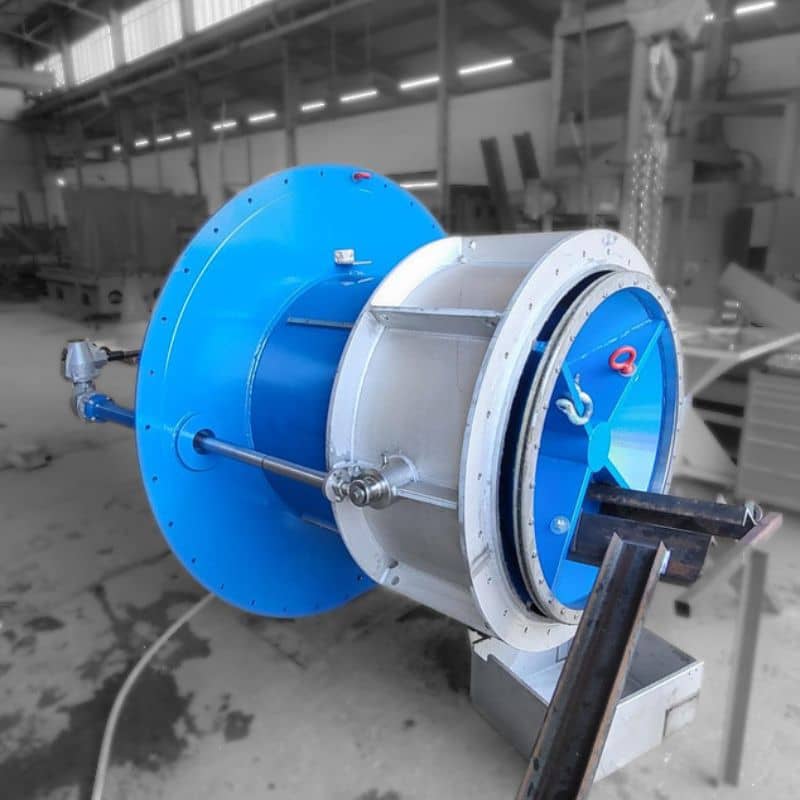

Conception, fabrication et essais d'une vanne de vidange de barrage sur conduite DN 1000 PN 10

Caractéristiques générales :
• Vanne à jet creux sous carter étanche à sceller DN 1000 PN 10 PS 1.3 bar
• Commande à double vis avec renvoi d'angle réducteur et motorisée par servomoteur
• Matière corps et carter : Acier S355 J2+N
• Matière obturateur et portée d'étanchéité : INOX 304L
• Revêtement : Système ACQPA - Im2 ANI 575 - RAL 5017
• Essai de manœuvre conforme selon NF EN 12266-2 ref F20
• Essai d'étanchéité selon NF EN 12266-1 ref P12 et NF EN 12266-2 ref P21
• Essai de pression selon NF EN 12266-1 ref P10 et P11

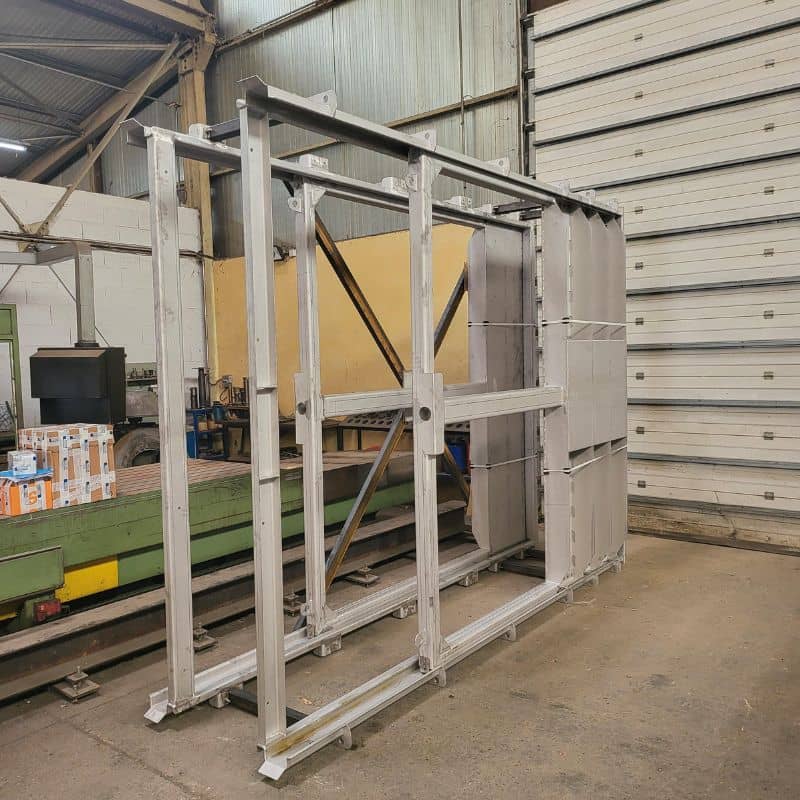

Conception et fabrication de deux vannes batardeaux 2650 mm x 1100 mm

Caractéristiques générales :
• Hauteur d'eau maxi. : 2.5 m
• Matière cadre, pelle et accessoires : INOX 304L
• Matière vis : INOX 316L
• Etanchéité : montage amont & conforme DIN 19569-4 (classe 5)
• Commande : par vis non montante manoeuvrée avec réducteur et volant
• Fixation : à cheviller

Conception et fabrication de 2 Augets basculants pour la STEP de Poligny

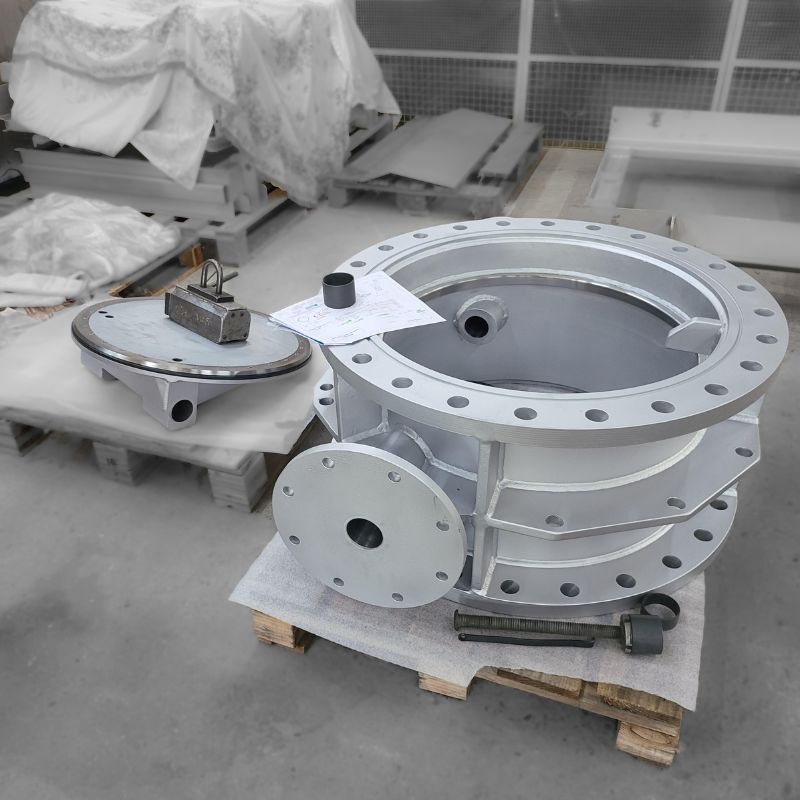

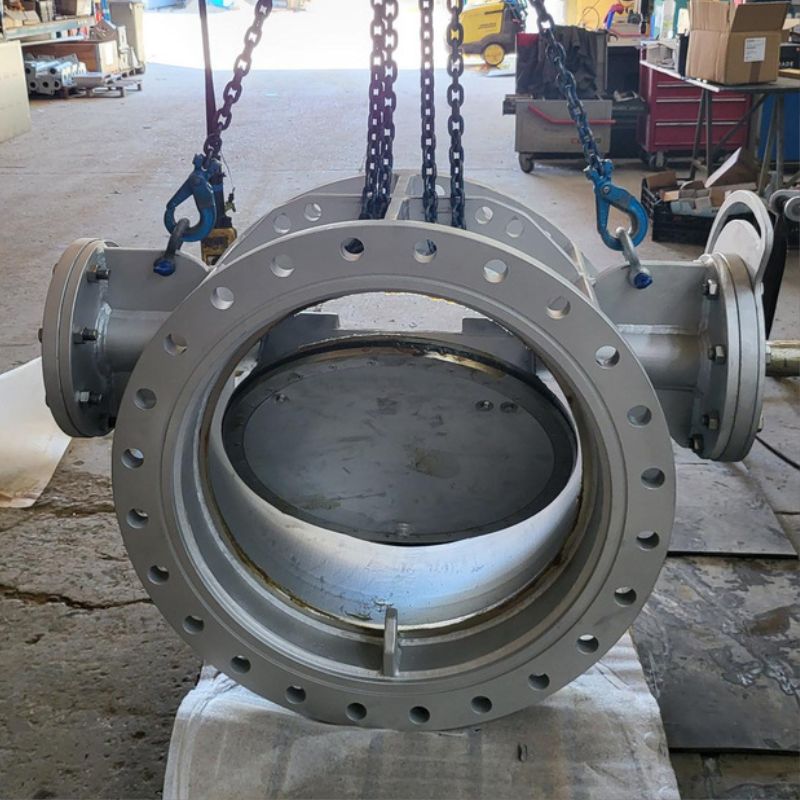

Conception et fabrication d'un clapet papillon pour hauts fourneaux

Clapet papillon DN700 PN3 GN16 :
• Type de fluide : gaz de hauts fourneaux à hautes températures
• Corps & papillon en acier P265 GH
• Ouverture du clapet à une pression donnée par le fluide et le contrepoids d'équilibrage
• Essais en atelier de manœuvre et d'étanchéité
• Revêtements résistants à la température (finition avec peinture aluminisée)

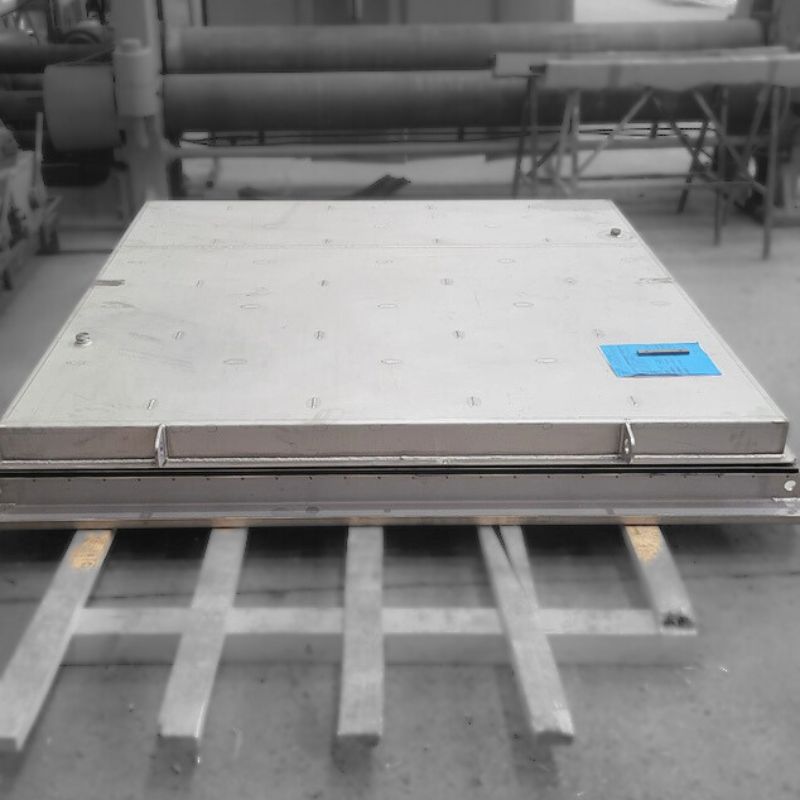

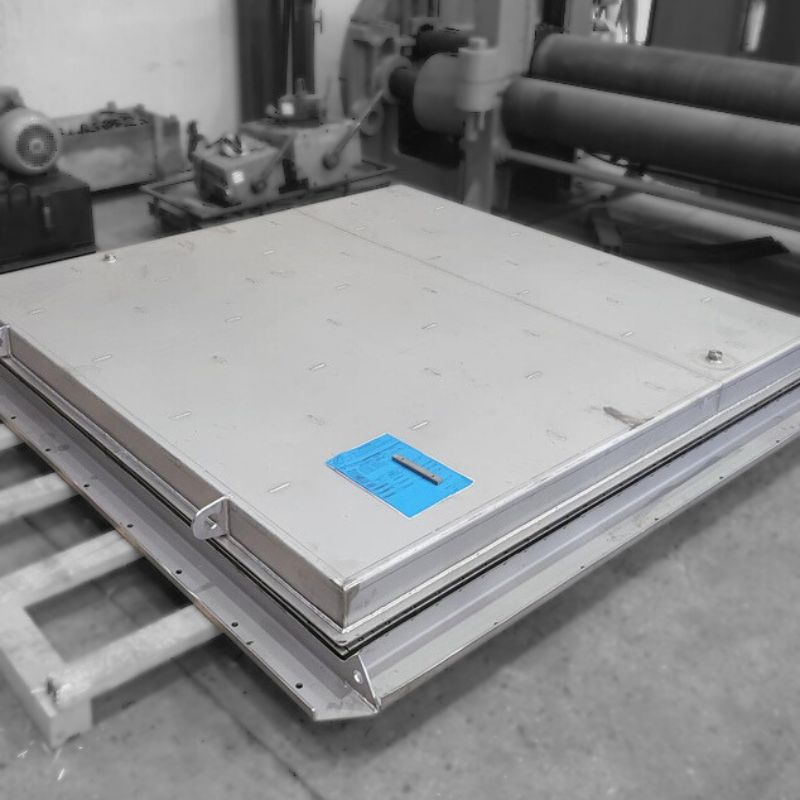

Conception et fabrication d'un clapet de nez rectangulaire pour la STEP de DAX

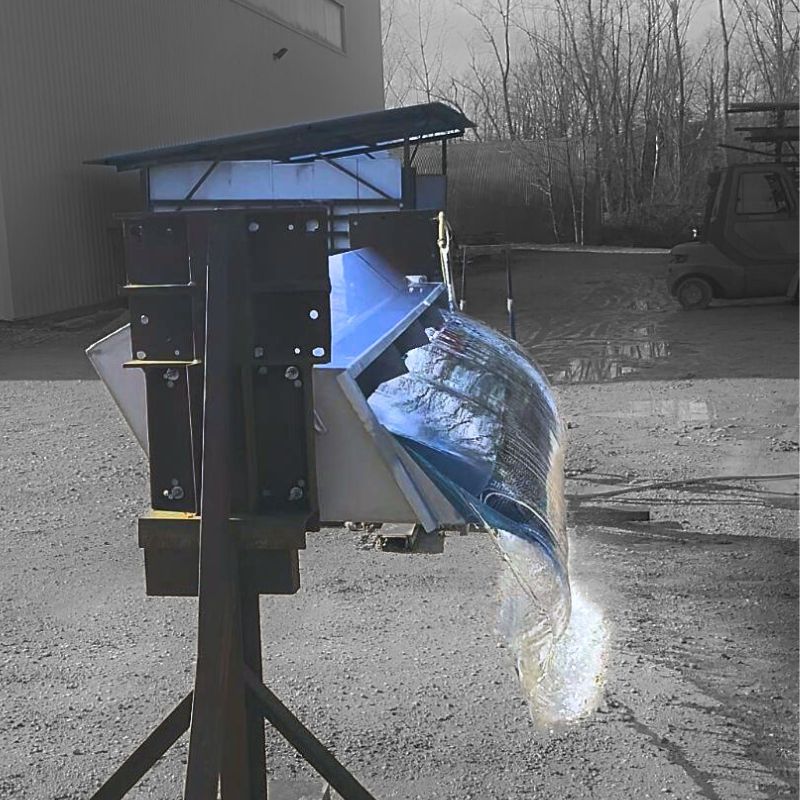

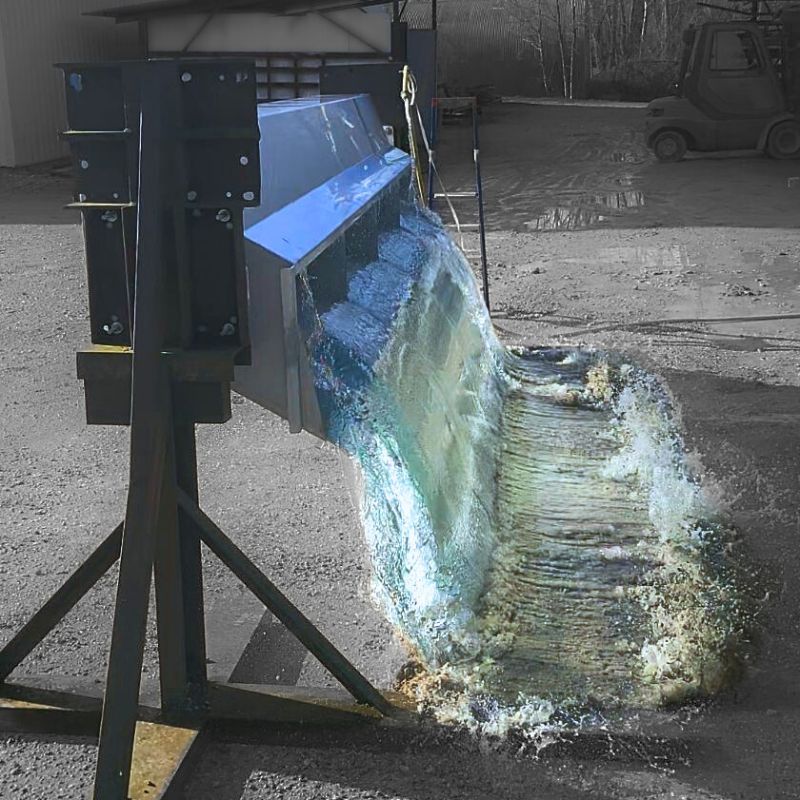

Conception et fabrication de 2 Augets basculants

Assistance à l'installation sur site, le long de l'Umkhomazi River en Afrique du Sud, de trois vannes secteurs.

Installation de 2 x Vanne secteur de 3000 x 3000 et 1 x Vanne secteur de 4000 x 4000:
• Mise en place du cadre et des articulations de la vanne
• Scellement du cadre et des articulations
• Ajout de lest béton à l'intérieur de la pelle pour assurer la fermeture gravitaire de l'ensemble
• Mise en position des vannes dans leurs articulations
• Essais de manœuvre

Conception et fabrication de 4 clapets d'entrée d'air

Conception et fabrication d'une vanne opercule DN400 PN40

Conception et fabrication :
• Vanne opercule DN400 PN40 PS36 bar
• Matière Acier S355 avec revêtement ACQPA
• Commande motorisée via vis montante et réducteur
• Essais de pression et d'étanchéité de l'enveloppe selon NF EN 12266 à 60 bar
• Essais d'étanchéité de l'opercule selon NF EN 12266

Conception et fabrication d'une vanne murale à cheviller travaillant à l'arrachement sous 15 mCE

Conception et fabrication de 14 vannes déversoirs pour la station d'épuration de Montpellier

Conception et fabrication :
• 12 x Vannes déversoirs à cheviller de largeur 2500 mm avec une course de 1000 mm et 2 x Vannes déversoirs de largeur 2800 mm avec une course de 1300 mm
• Matière en INOX 316L passivée
• Commande par vis montante motorisée avec servomoteur de régulation
• Essais de manœuvres en charge sous la côte RN via le servomoteur

Montage sur site et essais d'une vanne de service sous carter étanche sur le barrage de Vioreau

Montage et essais sur site :
• Montage de la vanne de service sous carter étanche 1000 x 1000 de conception et fabrication HPL Engineering
• Montage de la vanne sous carter étanche sur manchette carrée 1000 x 1000 -> 1200 x 1200 de conception et fabrication HPL Engineering
• Scellement partiel de la manchette carrée
• Essais de manœuvres en charge sous la côte RN via le servomoteur

Conception, Fabrication et Expédition de vannes secteurs pour le fleuve Umkhomazi en Afrique du Sud :

Conception et fabrication :
• 1 x Vanne secteur de 4000 x 4000 & 2 x Vanne secteur de 3000 x 3000
• Hauteur de la colonne d'eau en amont : 10.65 mCE
• Pelle et Bras en INOX 304L passivés avec Cadre en INOX 316L passivé
• Commande par vérin hydraulique double effet avec revêtement ACQPA Im2 ANI (Bleu RAL5017)
• Contrôles des soudures majeures en angles 100% visuel et ressuage certifiés COFREND 2
• Contrôles des soudures majeures bout à bout 100% en radiographie certifiés COFREND 3
Expédition :
• Par voie maritime et en conteneurs
• Fabrication de support spéciaux pour le maintien des pelles dans le conteneur
• Conteneur OT 40' pour les éléments hors gabarit

Conception, Fabrication et Expédition d'une vanne clapet L 6000 x H 1800 :

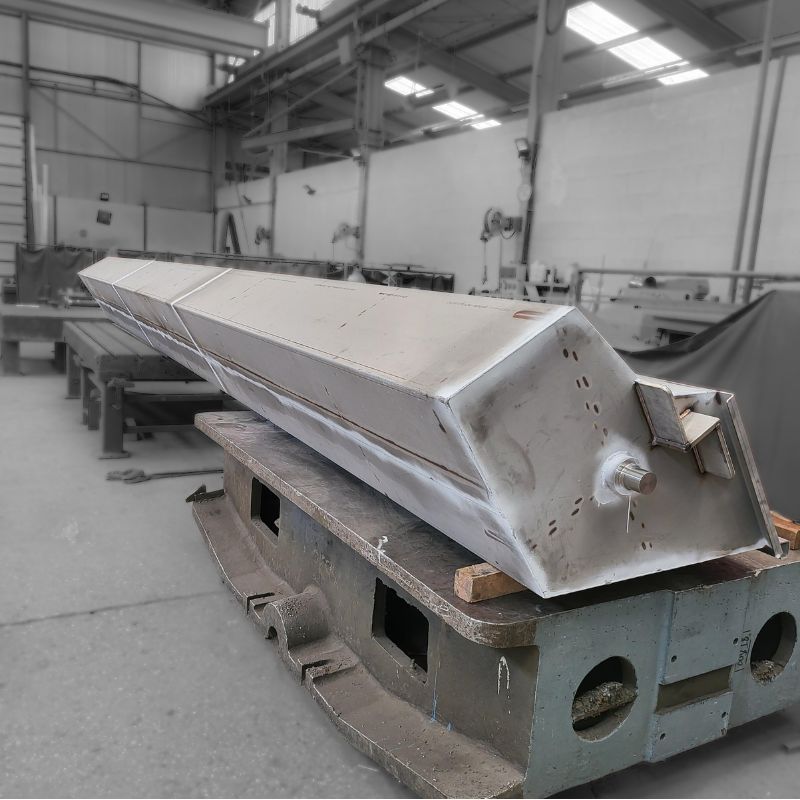

Conception et fabrication de 12 Augets basculants pour le bassin d'Austerlitz

Conception et fabrication d'une vanne opercule DN700 pour le barrage de Fabrèges

Conception, fabrication et essais d'une vanne opercule DN 700 PN6 PS 3.6 bar :
• Corps et opercule en S355K2 avec revêtement ACQPA IM2 ANI 575 (finition polyuréthane, gris clair RAL 7035)
• Contrôle soudures majeures 100% visuel et par ressuage certifié COFREND 2
• Essai de résistance et d'étanchéité de l'enveloppe selon NF EN 12266 à 9 bar
• Essai d'étanchéité de l'opercule selon NF EN 12266 à 7.5 bar

Conception et fabrication de vannes de fond pour le barrage de Vioreau

Vanne de fond à galets L 1200 x H 1200 mm :
• Commandée par crémaillère, réducteur et servomoteur. Pelle, cadre et rallonge en INOX 316L passivée. Protégée par une grille avec un entrefer de 600 mm en acier S355 avec revêtement ACQPA IM2 ZNI 732 (finition polyuréthane, bleu RAL 5017).
Vanne de service sous carter étanche L1000 x H1000 mm
• Commandée par servomoteur et réducteur. Pelle et carter en acier S355 avec revêtement ACQPA IM2 ZNI 732 (finition polyuréthane, bleu RAL 5017)

Conception, fabrication et essais sur site d'une vanne de vidange DN1500 pour le barrage d'Alesani

Vanne secteur à effacement de radier

Vanne Opercule DN900 pour la centrale hydroélectrique de Salvagny

Conception, fabrication et essais d’une vanne opercule :
• Vanne opercule DN 900 mm PN16 PS 12 bar commandé par vérin hydraulique.
• Corps en S355J2+N avec revêtement anti-corrosion ACQPA Im2 ANI (couleur: bleu RAL 5017) et opercule en Inox 304L
• Essai de résistance et d’étanchéité de l’enveloppe selon NF EN 12266 à 24 bar. Essai d’étanchéité de l’opercule selon NF EN 12266 à 17.6 bar.

Clapets de chasse sous vide central (D 2.8m x 6.5m) et périphérique (D 1.2 m x H 6.5 m) pour le bassin de stockage de Rambouillet

Clapet de nez dynamique DN800 PN2.5 bar GN10

Batardeau L1000 x H1100 mm pour le barrage de Chateauneuf-La-Forêt

Obturateur à flotteur DN800 PN10 par bride DN1400 PN10

Clapet à boule DN 500 pour la Vallée de l'Ondaine

Expédition Vanne Murale motorisée L 2450 x H 2450 - HE 5.80m

Vanne Murale motorisée d'isolement de la Chantourne

Dégrilleur à râteau de la prise d'eau des Jarrands

Conception et fabrication d'un dégrilleur à râteau pour la prise d'eau des Jarrands sur la Bourne (38).
• Râteau mobile de largeur 4,5 m à commande par centrale oléo-hydraulique. Capacité de relevage 250 kg et course 2,75 m.
• Capotages pour conformité à la directive 2006-42-CE machines.
• Construction en acier S235/355 avec revêtement anti-corrosion ACQPA Im2 ANI (couleur : Gris silex - RAL 7032).

Clapets d'entrée d'air DN 300

Conception et fabrication d'un ensemble de clapets d'entrée d'air pour des conduites sous pression
• Clapet d'Entrée d'Air DN 300 mm PN 16 bar de type A sans vanne d'isolement.
• Flotteur en polypropylène et grille de protection en inox 304L. – Construction du corps en acier
• Construction du corps en acier S235 avec revêtement anti-corrosion ACQPA Im2 ANI (couleur : Bleu - RAL 5017).

Vanne Opercule DN 600 pour le barrage des Bouillouses

Conception et fabrication d'une vanne opercule pour la conduite de vidange Ø600 mm du barrage des Bouillouses
• Vanne Opercule DN 600 mm PN 10 PS 2 bar à commande par vis montante et servomoteur TOR sur colonnette. Débit de 1,70 m3/s.
• Etanchéité 1 sens par joint caoutchouc sur portée en acier inoxydable.
• Construction en acier S355 avec revêtement anti-corrosion ACQPA Im2 ANI (couleur : Gris clair - RAL 7035).

Boites à boue pour l'usine Air Liquide Audience

Vanne Opercule DN 1000 pour le barrage des Bouillouses

Ventouse 3 Fonctions pour le barrage de Grangent

Vannes Papillon pour la centrale hydroélectrique d'Heid de Goreux

Conception et fabrication de 2 vannes papillon à grande vitesse pour le remplacement des vannes de pied
• Vannes papillon coniques DN 1700 amont et 1600 aval PN 6 PS 3,7 bar à axe vertical ; Débit nominal 13,7 m3/s.
• Commande par vérin hydraulique simple effet à l'ouverture et contrepoids de 3 tonnes à la fermeture.
• Construction acier S355.

Dégrilleur mobile à grappin pour le barrage de Samendeni

Vanne murales pour l'usine de production d'eau potable de la Roche

Conception et fabrication de 2 vannes murales (modèle ACS de Vanne Murale type 100 pour eau potable)
• Vannes en inox 304L de dimensions L1400 x H1400 mm (hauteur d'eau maxi. 5,18 m).
• Commande motorisée par vis montante et servomoteur TOR monté sur colonnette sur équerre murale.
• Construction ACS (Attestation de Conformité Sanitaire) avec joints EPDM alimentaire.
